螺紋數控加工技術:小孔螺紋成型砂輪磨削加工技術

發布時間:2018-08-07 | 來源:互聯網 | 作者:
   隨著生產與科技的發展,微電子、光電子、傳感器技術和材料技術的日益進步,高 體積分數鋁基復合材料、陶瓷、石英等硬脆材料,因耐磨性強、硬度高等優良性能在電子、光 學、儀器儀表、航空航天、國防及民用工業等諸多領域有著越來越廣泛的作用,占據著越來 越重要的地位。



在傳統工藝中加工小孔螺紋時,一般采用絲錐攻絲加工。但是在加工諸如高體積 分數鋁基復合材料、陶瓷、石英等硬脆材料零件螺紋孔時,絲錐磨損十分嚴重,導致軸向力 和扭矩過大,絲錐極易折斷在工件材料里面,折斷的部分絲錐難以取出,甚至導致昂貴的零 件報廢。現有的生產中,為確保加工質量,一般每個小孔螺紋需要幾把絲錐,采用手工攻絲 作業,花費 1~ 2個小時,不僅效率低下,而且浪費大量人力和資金。

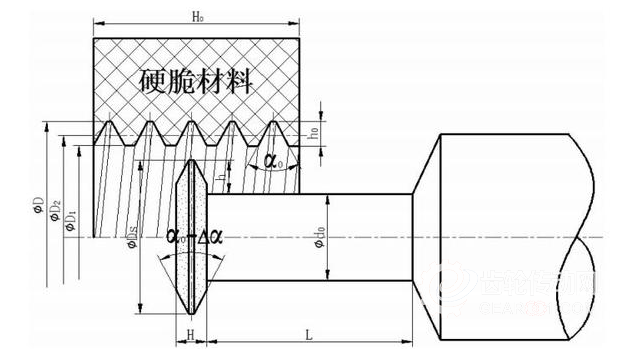

此外,有些硬脆材料(如 鋁基復合材料)要求只能干加工,不能采用切削液,在這種情況下傳統的絲錐幾乎不能完成 小孔螺紋的加工任務。 為了解決上述難題,申請人提出了一種采用螺旋銑磨方式實現硬脆材料小孔螺紋 高效加工的方法,見圖所示。然而用標準螺紋截形砂輪進行小孔螺紋的銑磨加工,理論上 將存在較大的原理性誤差,而使該種工藝方法無法得到應用。

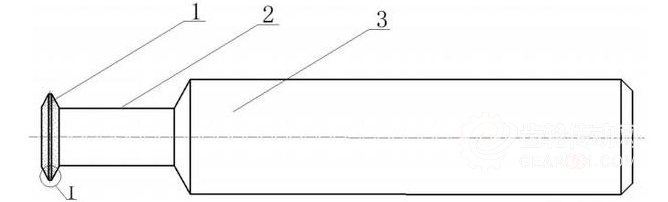

成形磨削普通標準螺紋 M2 小孔螺紋砂輪,包括盤狀成型砂輪 1 和砂輪桿 2。砂輪桿 2 的直徑小于底孔直徑,取 φ1mm,砂輪桿 2 的有效長度取 4mm, 刀柄 3 的直徑為 φ3mm。盤狀成型砂輪 1 采用電鍍金剛石磨料方式制備,盤狀成型砂輪 1、 砂輪桿 2 及刀柄 3 采用整體式結構,材料為硬質合金。


1)盤狀成型砂輪 1 的直徑為 φ1.5mm,直徑略小于 M2 螺紋底孔直徑 φ1.6mm。

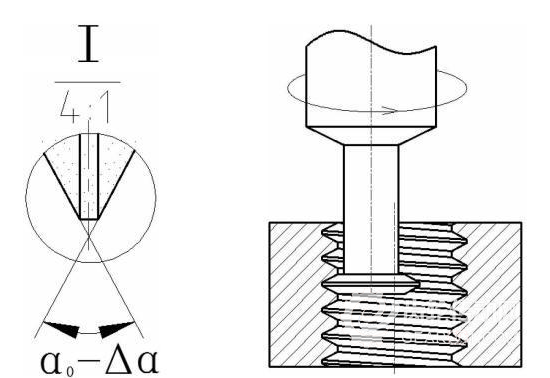

2)如圖 2 所示,盤狀成型砂輪 1 的軸面截型夾角取 56°,即修形量 α=4°。

3)盤狀成型砂輪 1 采用電鍍金剛石磨料方式制備,磨料粒度 :W 10 ~ W 20。



4)圖 3 所示,為該成型砂輪的加工示意圖,在加工出螺紋底孔 φ1.6mm 的基礎上, 采用螺旋銑磨加工,對零件小孔螺紋進行成形磨削加工。

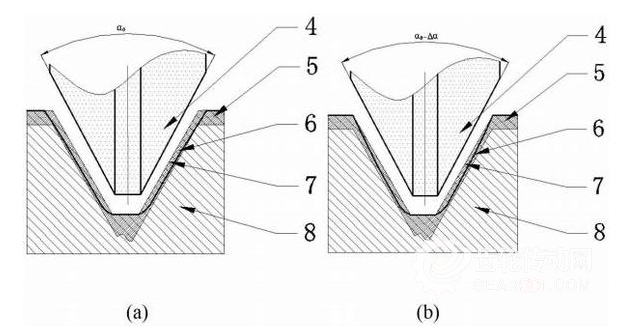

5)圖 4 所示,4 盤狀成型砂輪,5 螺紋公差帶,6 加工螺紋截型輪廓,7 標準螺紋截 型輪廓,8 鋁基復合材料。修形后的成型砂輪原理性誤差明顯減小,達到螺紋的設計精度要 求。

效果是

采用標準螺紋截形砂輪進行小孔螺紋的銑磨加工,將存在 較大的原理性誤差,通過對砂輪的截面形狀修形設計,能夠使產生的原理性誤差控制在允 許的范圍內。采用金剛石或 CBN 超硬磨料制備的小孔螺紋成形砂輪,因具有更高的耐磨性, 可以實現小孔螺紋的高效精密加工,加工質量好,砂輪壽命長。某些特殊硬脆材料零件(如 鋁基復合材料零件)在加工時要求干加工,而傳統的硬質合金或涂層絲錐在這種條件下幾 乎很難完成小孔螺紋的加工,能夠?qū)崿F(xiàn)硬脆材料小孔螺紋的干加工。
